Conception d’un capot de protection sur mesure en PA6-GF
Pour cet équipement professionnel, le client avait besoin d’un système de protection parfaitement adapté à la structure existante, tout en conservant un accès rapide et pratique au panneau de commande.
Vision 3D Print a pris en charge l’ensemble du projet : étude des contraintes, modélisation 3D, fabrication des différentes pièces et assemblage.
De la modélisation à la fabrication
-

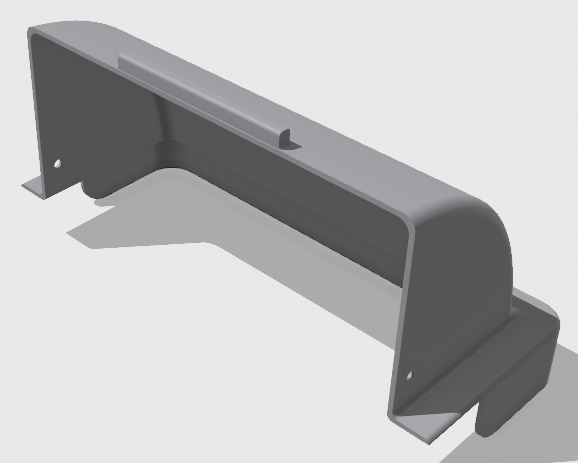

Modélisation 3D du support de fixation conçu pour s’adapter à la structure existante.
-

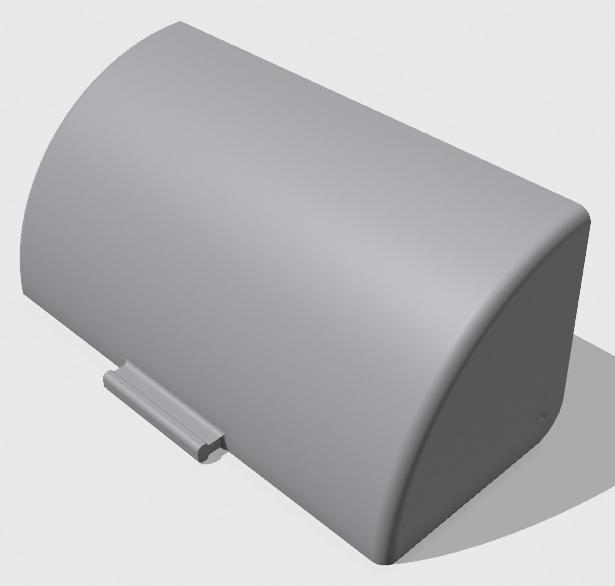

Conception du capot articulé permettant de protéger les commandes tout en conservant leur accessibilité.
Le système a été conçu en plusieurs éléments afin de faciliter l’impression, l’assemblage, l’installation et le remplacement éventuel d’une pièce.
Chaque forme, fixation et zone de passage a été adaptée aux dimensions et aux contraintes de l’équipement.
Fabrication en PA6 renforcé en fibres de verre
Les pièces ont été imprimées en PA6-GF, un matériau renforcé en fibres de verre particulièrement adapté à la réalisation de pièces techniques rigides.
Le choix du matériau est étudié selon l’utilisation de la pièce, les contraintes mécaniques, les températures, l’exposition extérieure et les conditions d’installation.
Une protection fonctionnelle et accessible
En position fermée, le capot protège la zone de commande.

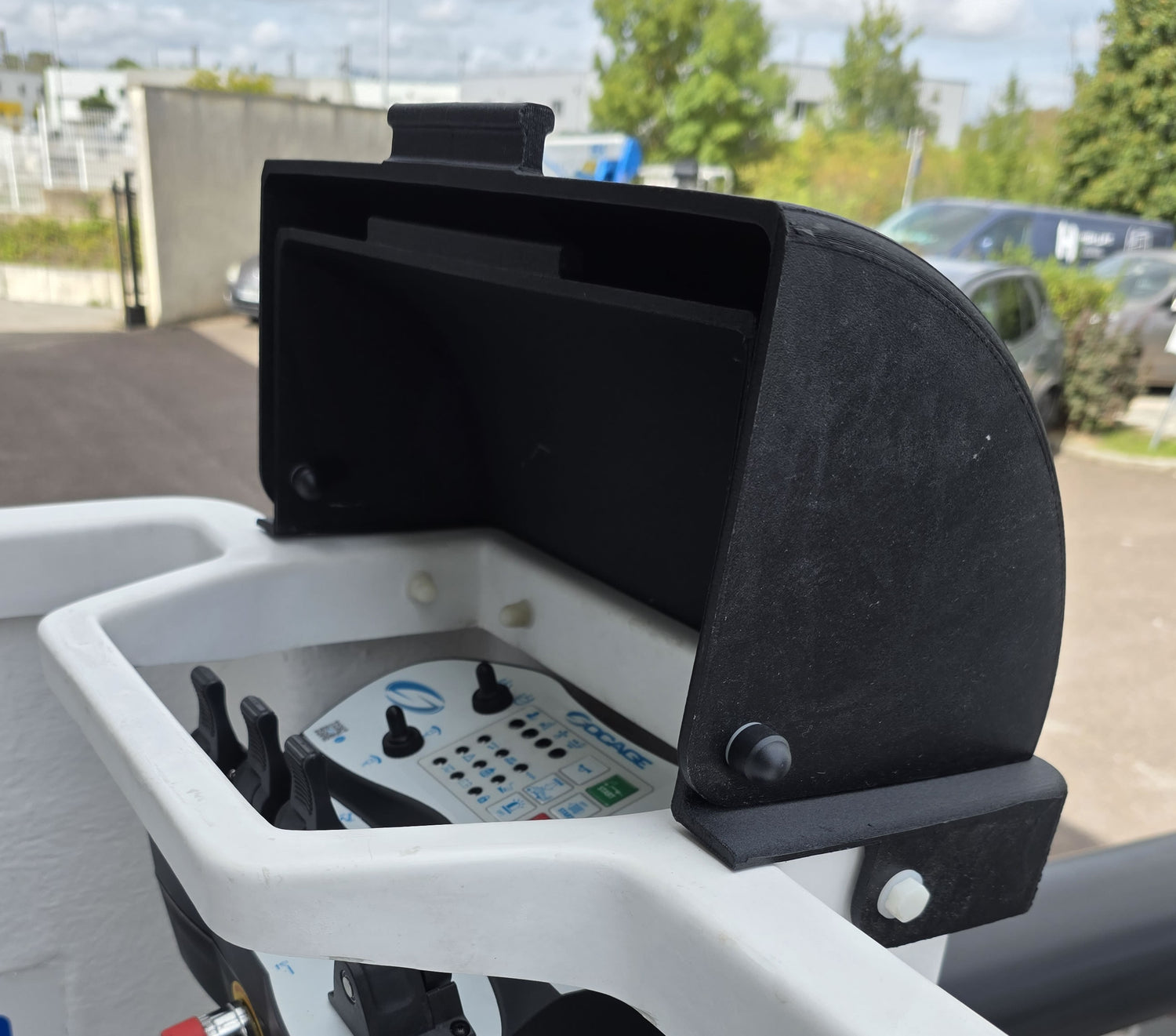

Son système articulé permet une ouverture rapide afin de conserver un accès complet au panneau de contrôle. L’ensemble est démontable et fixé directement sur la structure existante, sans modification importante de l’équipement.
Galerie de détails
-
Photo 1

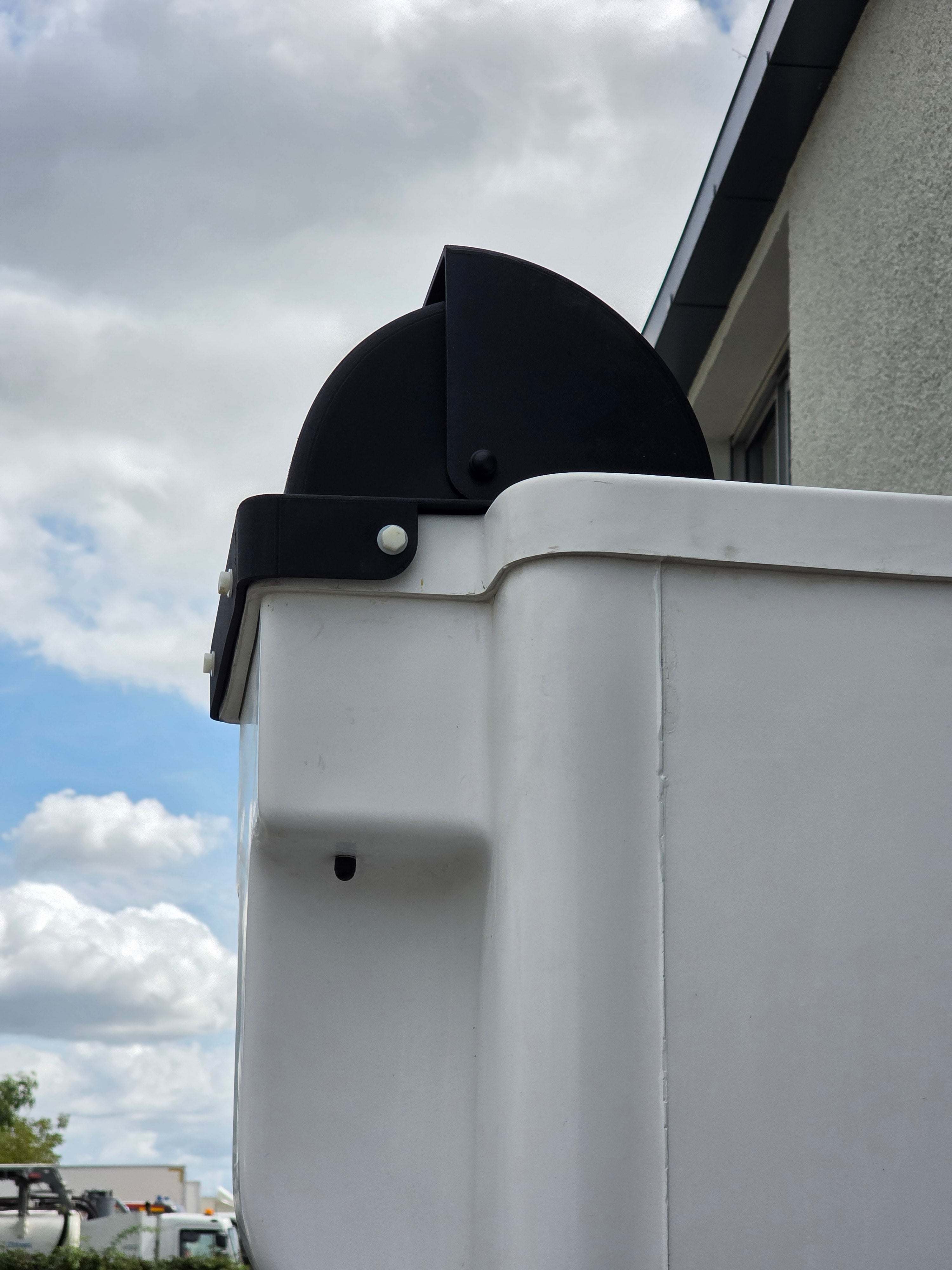

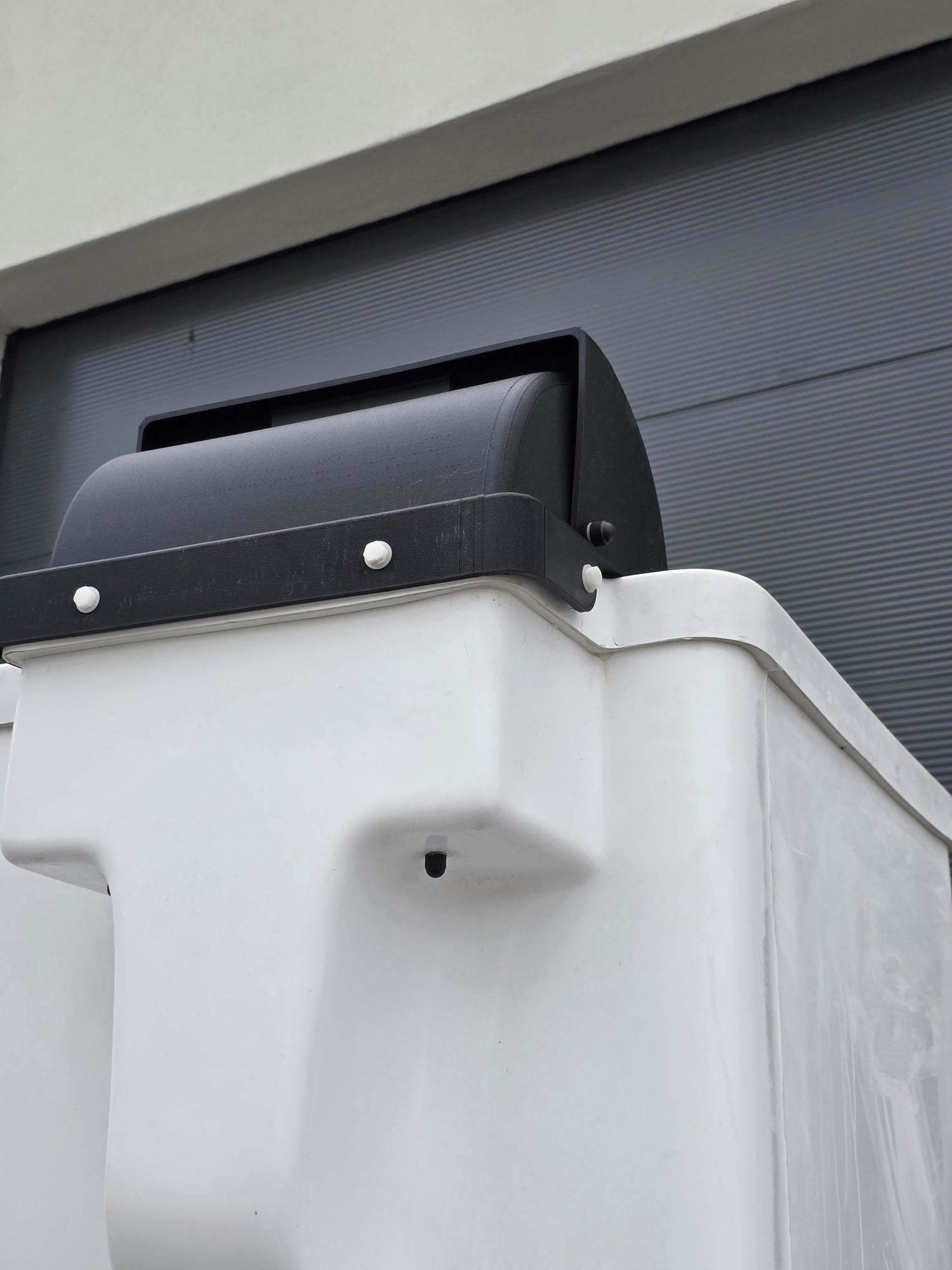

Vue générale du capot installé en position fermée.
-
Photo 2

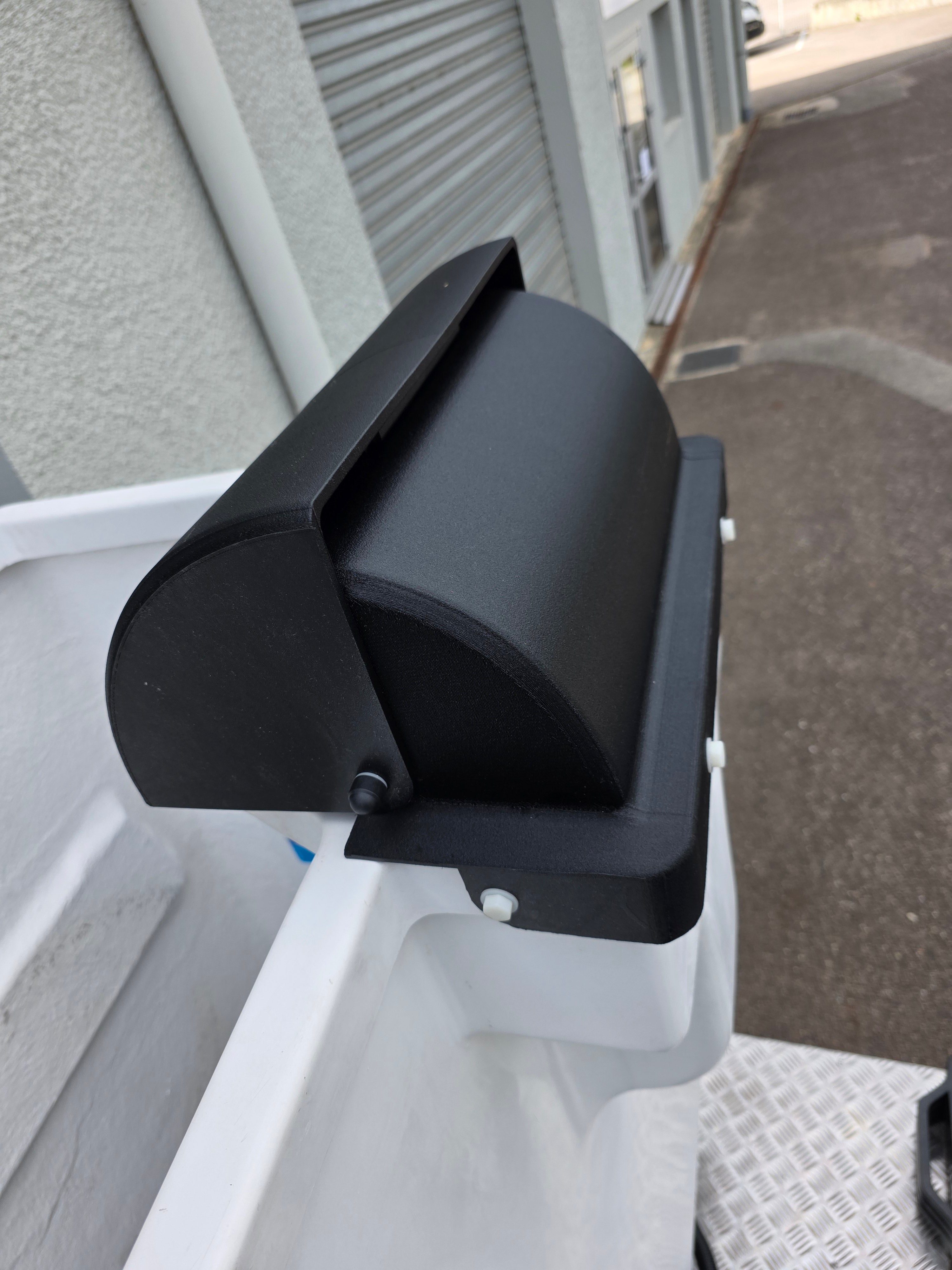

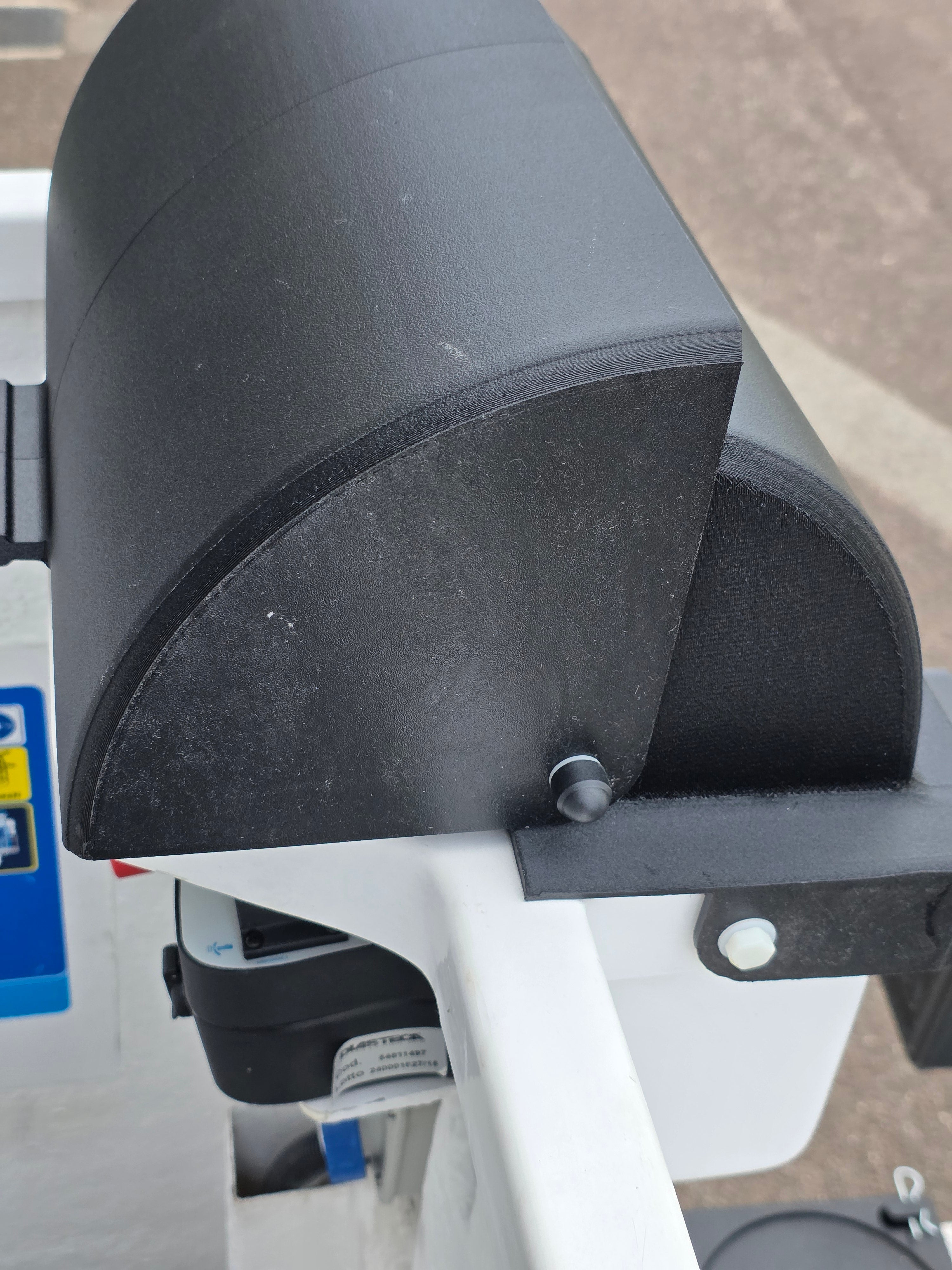

Détail de l’articulation et de l’intégration des différentes pièces imprimées.
-
Photo 3
Installation du support sur la structure existante.
Vous avez besoin d’une pièce technique sur mesure ?
Pièce cassée, référence introuvable, protection spécifique ou amélioration d’un équipement : Vision 3D Print vous accompagne de la conception jusqu’à la fabrication.
Nous pouvons travailler à partir d’une pièce existante, de mesures, d’un croquis, de photographies ou d’un fichier 3D.
Prototypage, pièce unique, remplacement de pièces et petites séries.
